羅茨風機的接管安裝與檢查
今天公司小編主要來給大家說下管路設備的安裝與檢查：
1.管路安裝基本要求
(1)配管應從鼓風機進、排氣口法蘭處開始，以免出現異常受載現象。
(2)安裝逆上閥時，應將其出廠時所帶的固定架子以拆除，使閥片的旋轉樞軸星水平方向，并特別注意介質的流向。
(3)波紋伸縮節因構造原因也有方向要求,不得裝反。安裝完畢后,應卸下拉桿。
(4)在水平管路上安裝閘閥時,操作桿應垂直向上(或向上傾斜定角度)。若安裝位置太高，可安裝鏈傳動手輪,以便進行遠距離操作。
(5)安裝杠桿式安全閥時，應使閥盤中心線與水平面垂直。
(6)所有法蘭聯接處,應保證兩法蘭面互相平行、同心,并在結合面間加密封墊。
(7)管道及管路設備必須設置支撐,不可將重量施加到鼓風機殼體上,否則可能導致機殼變形。
(8)壓力表、真空表等顯示儀表,應盡可能安裝在離鼓風機稍遠一點的地方(抗振型的儀表除外),以免受振失靈。
2.管路檢漏及吹渣
管路安裝完畢之后,應對系統作密封性檢查,并吹除管路中殘留的焊渣。
(1)檢漏。鼓風機用途很廣,各種系統對氣密性的要求不一樣。- 般,輸送空氣時對氣密性要求不是很嚴，開車后利用鼓風機自身提供的壓力進行檢查,應沒有明顯的漏風現象。輸送別的氣體,特別是輸送易燃、易爆或有毒氣體時,需要在較高壓力下作專門的氣壓試驗或水壓試驗,進行嚴格的氣密性檢查。
作水壓試驗時，鼓風機不得參與試壓。否則，水進人機殼或主、副油箱之內，會使內部零件浸水生銹。另外，試壓時不得對管路上的缺陷進行修整和補焊。
(2)管路吹除。在試車之前,應對鼓風機的管網系統進行吹除。吹除用氣可以由鼓風機本身供給,也可由別的壓縮氣源提供。吹氣壓力不需太高，般不超過300kPa.吹除過程中,可用手錘不斷敲擊管道和焊縫，使雜物剝離,吹人設在管路末端的鐵絲網袋。
3.系統要素

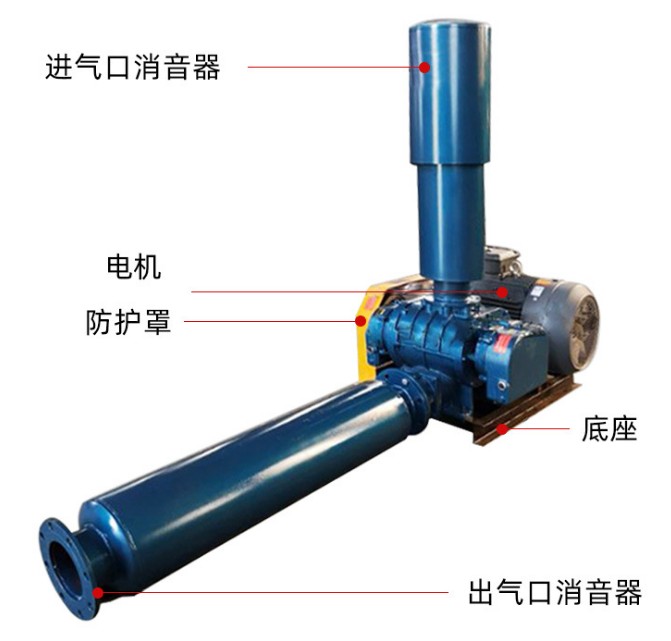

(1)羅茨風機。作為系統或某個局部系統的氣體動力源，在工藝布置中占據核心地位。管路的鋪設耐件的配套，以及其他相關設備的選用，都必須考慮鼓風機的要求與影響。
(2)消聲器。通常安裝在鼓風機進、排氣口位置，以降低進排氣管路中的噪聲。遠離鼓風機安裝時,最好對鼓風機與消聲器之間的連接管道作隔聲處理。
(3)彈性接頭。安裝在鼓風機與管道之間，以防止鼓風機的振動傳人管路系統和便于管路聯接。常用類型有可曲撓合成橡膠接頭和波紋伸縮節。
(4)空氣過濾器。通常安裝在鼓風機進氣口之前，以控制進人鼓風機的空氣含塵量。根據現場條件，可以將過濾器與進氣消聲器制成一體，也可將過濾器安裝在進氣消聲器前面，甚至安裝到設在室外的吸氣口上。
(5)閥門。通常在鼓風機排氣管路上配置安全閥、逆止閥、閘閥,有的還配置手動放空閥,在真空泵進氣管路上配置真空安全閥。安全閥應盡量靠近鼓鳳機(或真空泵)，逆止閥可以裝得稍遠一點，閘閥在鼓風機啟動及工作時應全開。此外,冷卻水路、潤滑油路上通常也配置-定數量的控制閥。
(6)配管。一般按鼓風機的口徑確定配管直徑。同時，為了減少氣流阻力損失,彎管曲率半徑不宜過小,奇頭數不宜過多。
(7)壓力表(或真空表)。通常在鼓風機進、排氣口位置安裝壓力表(或真空表)，以便對鼓風機運行狀況進行監測。
(8)減振器。如果是高架安裝,例如鼓風機安裝在樓板上,一般需要使用減振器進行隔振。將減振器于鼓風機與樓板之間,要求各減振器承載均勻，壓縮量基本相同。
(9)隔聲罩。為了控制鼓風機運行時向周圍環境輻射噪聲，通常使用一個能吸聲和隔聲的罩于將鼓風機(組)翠住。
(10)啟動柜。用于減弱電機起動電流對電網的沖擊和改善鼓風機起動時的平穩特性,通常根據電機容量于以配備。
2.布置方式
鼓風機的用途很廣,系統布置方式很多,為了方便用戶能夠直白的了解每種安裝方式，小編為您整理出了各種連接方式的視圖！
